Qué vas a lograr
- Localizar Archivo, Hidráulica y Herramientas.
- Relacionar el elemento seleccionado con su panel y la leyenda.
Antes de empezar
- Abre WatDis y carga un INP para practicar con una red visible.
- Para consultar resultados hidráulicos, ejecuta primero el cálculo permanente.
01
Los menús organizan las acciones
Archivo reúne el recorrido de importación. Hidráulica contiene el cálculo permanente. Herramientas permite volver a la selección de elementos cuando termines de usar otra herramienta.
- Archivo → Importar EPANET: carga el archivo .inp.
- Hidráulica → Ejecutar cálculo permanente: calcula el modelo cargado.
- Herramientas → Seleccionar: consulta un elemento en el lienzo.
02

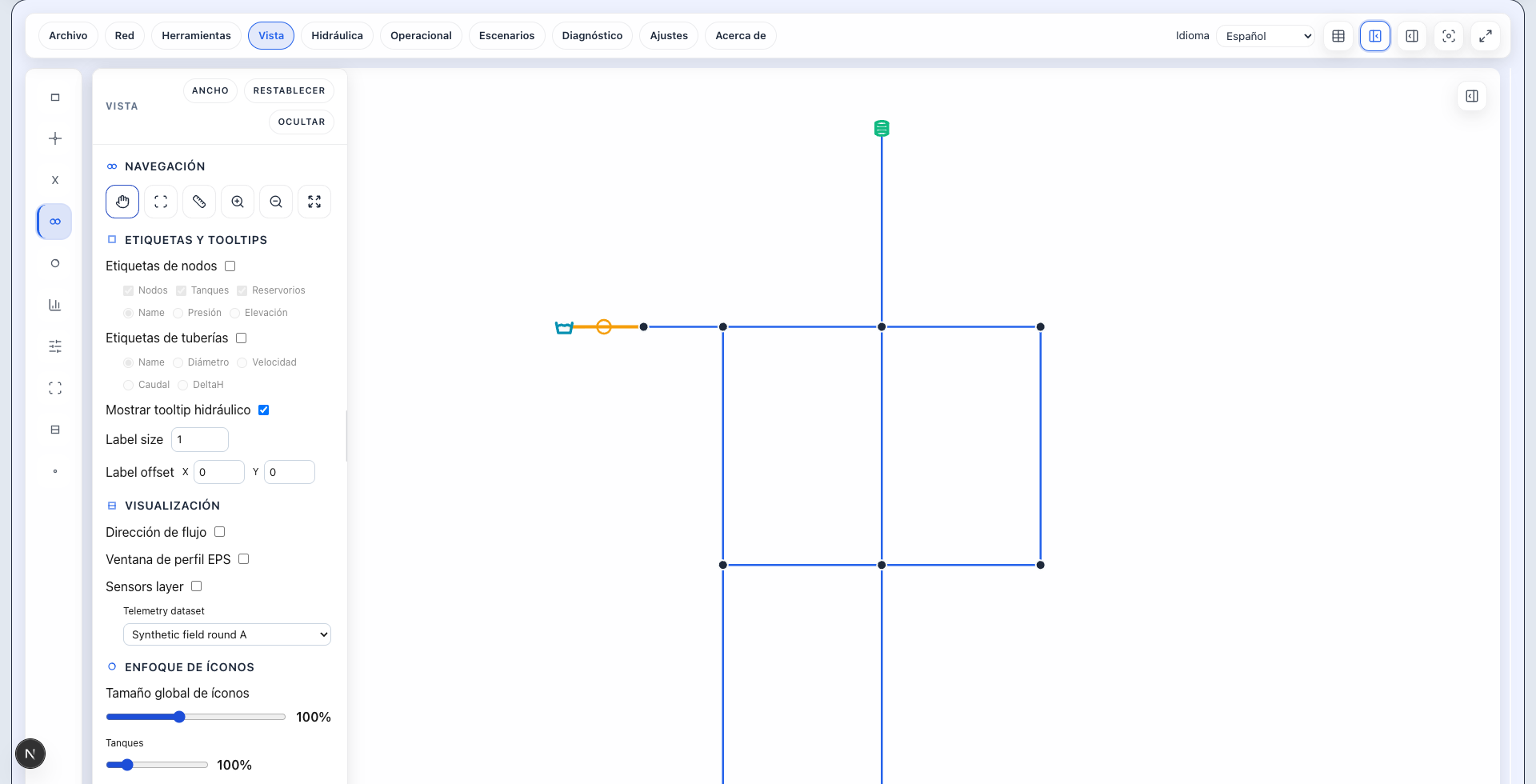

El lienzo sitúa cada elemento
La red ocupa el área central. Acércate al elemento que vas a revisar y selecciónalo. Comprueba su nombre o ID antes de interpretar sus propiedades.
- Nodos y enlaces representan elementos diferentes de la red.
- El elemento elegido y el ID del panel deben corresponder.
- El tamaño dibujado en pantalla no es una lectura de la longitud hidráulica.
03
Panel, etiqueta y leyenda se complementan
La leyenda resume los colores. El panel y la etiqueta del elemento permiten leer números concretos. Mira siempre la unidad junto al valor.
- Consulta diámetro y longitud como datos de la tubería.
- Consulta caudal y velocidad como resultados del cálculo.
- Una banda de color indica dónde mirar; por sí sola no confirma un problema.
Hazlo en WatDis
- Selecciona la tubería 11 si estás usando el modelo del tutorial.
- Localiza su ID, diámetro y longitud; luego identifica el caudal y su unidad.
- Compara el color de la red con la leyenda correspondiente.
Errores comunes
Leer el panel de otro elemento
Confirma el nombre o ID cada vez que cambies la selección.
Seguir en una herramienta de edición
Vuelve a Seleccionar antes de intentar consultar propiedades.
