Qué vas a lograr
- Dibujar un área que incluya sólo los nodos deseados.
- Distribuir y comprobar la demanda asignada.
Tutorial paso a paso

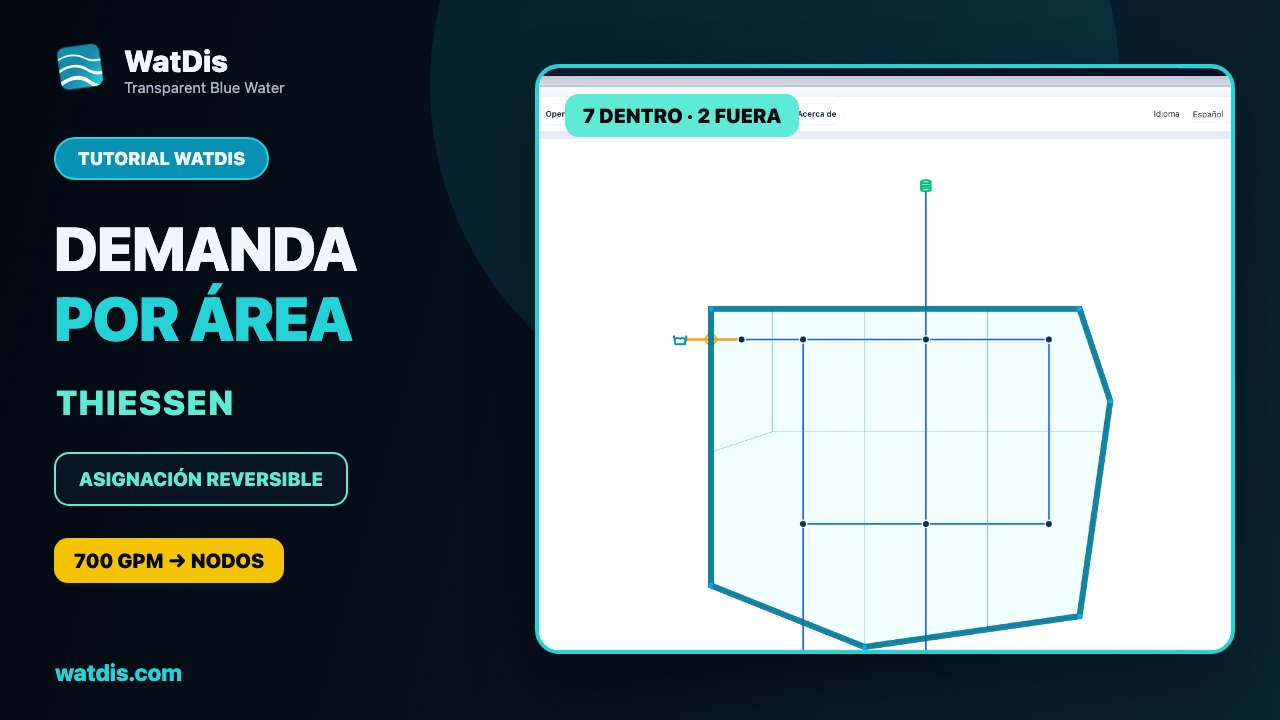

Cómo asignar demanda mediante polígonos de Thiessen
Delimita el área de estudio, distribuye una demanda total y revisa qué nodos quedaron incluidos.
Abrir en YouTube (otra pestaña) ↗
Antes de empezar
- Carga la red y localiza los nodos de consumo.
- Define la demanda total y su unidad antes de dibujar.
Delimita el área de estudio
Activa Thiessen y dibuja un polígono cerrado alrededor de los nodos que participarán. El contorno no necesita cubrir elementos que deliberadamente quedan fuera.
- Acércate al límite para evitar inclusiones accidentales.
- Revisa el contador de nodos antes de continuar.
Introduce la demanda total
Escribe el total que deseas repartir y ejecuta la asignación. WatDis distribuye la demanda según las áreas de influencia de los nodos incluidos.
- Confirma la unidad mostrada.
- Guarda el total original para comprobar el reparto.
Revisa el resultado
Selecciona varios nodos o abre la tabla para comparar las demandas resultantes. La suma de los nodos incluidos debe relacionarse con el total asignado según el método aplicado.
Hazlo en WatDis
- Dibuja un polígono dejando fuera un nodo de control.
- Asigna una demanda total conocida.
- Comprueba el conjunto incluido y sus demandas.
Errores comunes
Cerrar el polígono sin revisar nodos
Un borde cercano puede incluir o excluir un nodo distinto del previsto.
Confundir área dibujada con toda la red
La herramienta actúa sobre los nodos incluidos en el polígono, no necesariamente sobre todos los nodos visibles.
