Qué vas a lograr
- Definir períodos diurno y nocturno.
- Relacionar cada horario con la consigna activa.
Tutorial paso a paso

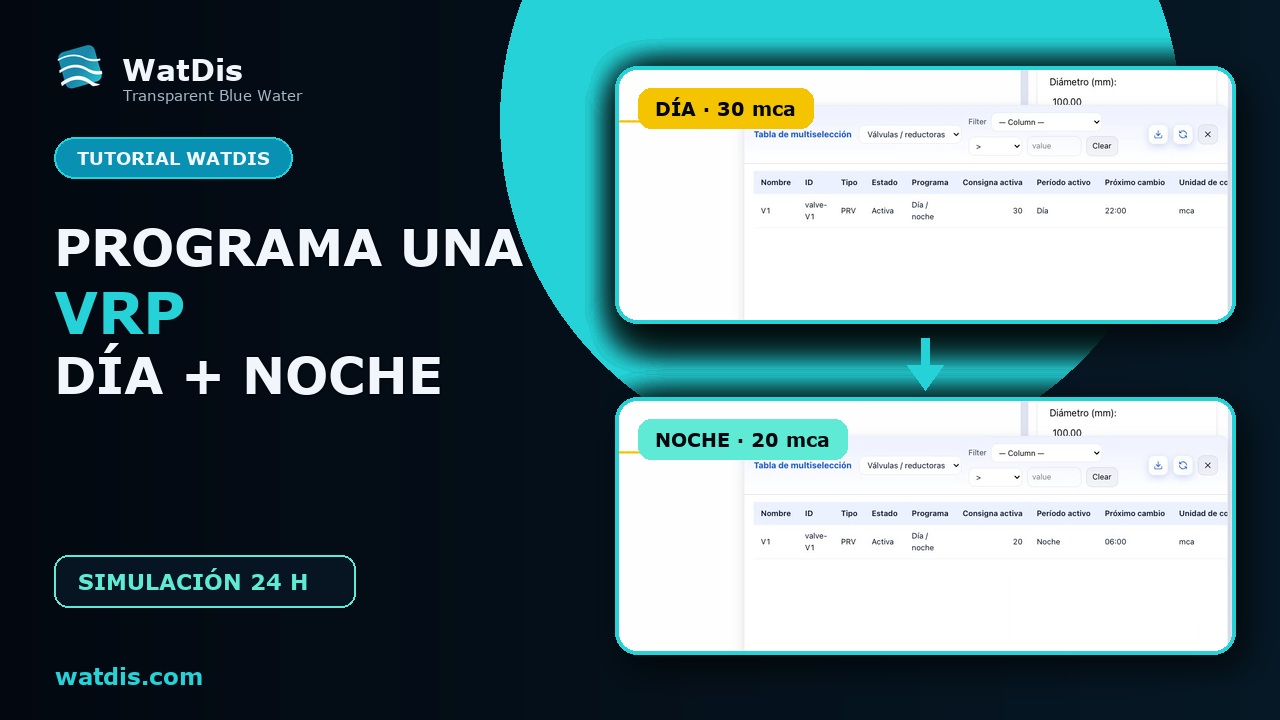

Cómo programar una reductora para día y noche
Define consignas diurna y nocturna para una válvula reductora de presión y ejecuta la simulación.
Abrir en YouTube (otra pestaña) ↗
También puedes seguirlo leyendoLos pasos y explicaciones de este capítulo describen el recorrido. El reproductor de YouTube se carga sólo cuando pulsas Ver tutorial.
Antes de empezar
- Usa un modelo con una válvula reductora correctamente orientada.
- Confirma la hora inicial y las unidades del INP.
01
Elige el programa día/noche
Selecciona la reductora y activa el programa diario. Define la hora de inicio de cada período y su consigna de presión.
- Las horas pertenecen al reloj del modelo.
- Usa presión o carga con la unidad visible; evita mezclar SI y US.
02
Ejecuta la simulación
Calcula la simulación en período extendido y detente en una hora representativa de cada período. Confirma el instante activo antes de comparar.
- Una consigna programada no sustituye las demás condiciones hidráulicas.
- Recalcula después de editar el horario o la presión.
03
Compara los dos estados
Revisa la válvula, el mapa y los resultados aguas abajo en una hora diurna y otra nocturna. Para ver ambos estados sobre el mismo recorrido, usa la comparación de perfiles.
Hazlo en WatDis
- Define una consigna diurna y otra nocturna.
- Calcula y visita una hora de cada período.
- Anota hora, consigna y presión resultante sin mezclarlas.
Errores comunes
Confundir hora del modelo con tiempo transcurrido
Comprueba ambas etiquetas antes de describir el período activo.
Mezclar unidades
Mantén todas las consignas en el sistema de unidades indicado por el modelo.
